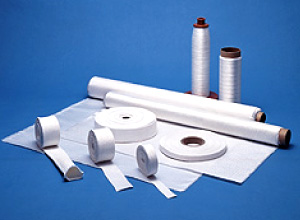

| 厚手ラギング用ガラスクロス |
| インサルテックス® |
TOMBOTM No.8400/8401/8402/8403 |
かさ高加工したガラスヤーンを製織した、厚手の断熱用ガラスクロス、テープ、ヤーンです。 特殊耐熱処理を施してありますので、従来のガラスクロスに比べて、高温下でも高強度で柔軟性を失いません。 トンボNo.8200マリンテックスより厚みを要求される用途に適しています。
特長
- 耐熱性に優れています。
- 特殊耐熱処理により高温まで柔軟性を保ちます。
- 最高使用温度は550℃です。
- 原子力等のステンレス配管にも使用可能です。
- 建築工事用のシートの溶接および溶断火花に対する難燃性試験Ａ種合格品(JIS A 1323)です。
(トンボNo.8400 インサルテックスクロス)
用途
断熱フトン、保温外被材、断熱材、遮熱カーテン、パッキン、その他
製品仕様
インサルテックスクロス（TOMBOTM No.8400）
| 種類 |
厚さ(mm) |
幅(mm) |
長さ(m) |
| 8400 |
1.5 |
1000 |
30 |
| 8400-H |
2.0 |
| 3.0 |
| 8400-H-SVS |
2.0 |
| 8400-R |
1.5 |
インサルテックステープ（TOMBOTM No.8401）
| 厚さ(mm) |
幅(mm) |
長さ(m) |
質量(kg/巻) |
| 1.5 |
25 |
30 |
0.74 |
| 38 |
1.1 |
| 50 |
1.5 |
| 65 |
1.9 |
| 75 |
2.2 |
| 100 |
3.0 |
| 厚さ(mm) |
幅(mm) |
長さ(m) |
質量(kg/巻) |
| 3.0 |
25 |
30 |
1.9 |
| 38 |
2.9 |
| 50 |
3.8 |
| 65 |
4.8 |
| 75 |
5.6 |
| 100 |
7.4 |
インサルテックスクロス（TOMBOTM No.8402）
| 呼び太さ(mm) |
長さ(m) |
質量(kg/巻) |
| 3.2 |
164 |
1.0 |
| 4.8 |
89 |
| 6.4 |
47 |
| 9.6 |
22 |
※長さは参考値です。
| 呼び太さ(mm) |
長さ(m) |
質量(kg/巻) |
| 12.7 |
30 |
2.6 |
| 15.9 |
4.4 |
| 19.1 |
5.8 |
| 22.2 |
8.1 |
| 25.4 |
10.9 |
※長さは参考値です。
インサルテックスクロス（TOMBOTM No.8403）
| 呼び寸法(mm) ＜厚さ×内径×外径＞ |
長さ(m) |
| 2×6×10 |
30 |
| 2×8×12 |
| 2×10×14 |
| 2×12×16 |
| 2×14×18 |
| 2×16×20 |
| 2×18×22 |
| 2×20×24 |
| 2×25×29 |
※上記数値は実測値であり規格値ではありません。
| 呼び寸法(mm) ＜厚さ×内径×外径＞ |
長さ(m) |
| 2.5×30×35 |
30 |
| 2.5×35×40 |
| 2.5×40×45 |
| 2.5×45×50 |
| 2.5×50×55 |
| 2.5×55×60 |
※他の寸法についてはご相談ください。

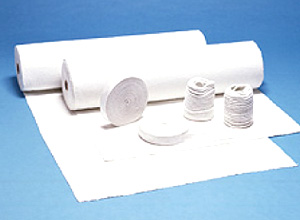

| アルミナ連続繊維紡織品 |
| ルビロン® |
TOMBOTM No.8350 |
ルビロンはニチアス独自の技術で開発したアルミナ連続繊維です。1400℃の常用耐熱性を備えており、超高温領域における強度、柔軟性にも優れ、また吸湿性も無く、高い引っ張り弾性率を有しています。
特長
- 耐熱性に優れ、加熱後も優れた強度、柔軟性を有しています。
- 高強度、高弾性率です。
- 吸湿性がありません。
- 電気絶縁抵抗性があります。
- 高温下の耐風速性が優れています。
用途
- 断熱フトン
- 工業炉用カーテン
- アルミナシリカ系ファイバーライニングの表面被覆
- チューブペネトレーションシール
- デフシール
- 高温用フィルター
- 絶縁体(耐熱電線等)
- 高温用マンホールパッキン
- FRMの補強用繊維
品質特性
物理的特性
| 化学成分 |
色 |
形態 |
密度 |
繊維径 |
| Al2O3：68%／SiO2：27%／B2O3:5% |
無色透明 |
連続繊維 |
3.0g/3cm3 |
11μm |
機械的特性
| 引張強度 |
引張り弾性率 |
伸び |
| 常態 |
1400℃×12hrs加熱後 |
| 1.8GPa |
0.8GPa |
196GPa |
0.8% |
温度特性
| 最高使用温度 |
融点 |
加熱収縮率 1400℃×12hrs加熱後 |
線膨張率 25−300℃ |
| 1400℃ |
1800℃ |
Max1% |
4.14×10-6 |
※上記数値は実測値であり規格値ではありません。
製品仕様
ルビロンクロス
| 種類 |
項目 |
| 組織 |
幅 |
厚さ |
質量 |
織込密度(本/25mm) |
長さ |
| ASTM法 |
JIS法 |
縦糸 |
横糸 |
| CP20 |
平織 |
1m |
0.26mm |
0.23mm |
180g/m2 |
18 |
18 |
15m/巻 |
| CS40 |
朱子織 |
1m |
0.60mm |
0.40mm |
360g/m2 |
20 |
19 |
15m/巻 |
| CS70 |
朱子織 |
1m |
0.95mm |
0.70mm |
650g/m2 |
18 |
16 |
15m/巻 |
ルビロンテープ
| 種類 |
項目 |
| 組織 |
幅 |
厚さ |
質量 |
長さ |
| T25 |
綾織 |
25mm |
0.4mm |
9.7g/m |
30m/巻 |
| T50 |
綾織 |
50mm |
0.4mm |
18.6g/m |
30m/巻 |
ルビロンスリーブ
| 種類 |
項目 |
| 呼び内径 |
適応内径 |
重さ |
長さ |
| S03 |
3mm |
2～4mm |
5g/m |
25m/巻 |
| S06 |
6mm |
4～7mm |
20g/m |
25m/巻 |
| S15 |
15mm |
10～20mm |
30g/m |
25m/巻 |
| S25 |
25mm |
20～30mm |
50g/m |
10m/巻 |
| S38 |
38mm |
30～40mm |
80g/m |
10m/巻 |
| S60 |
60mm |
50～70mm |
160g/m |
10m/巻 |
※本製品は「外国為替及び外国貿易法」に定める規制貨物に該当する場合があります。
該当する場合は、輸出に際して同法に基づく輸出許可が必要です。
「ルビロン」はニチアス（株）の登録商標です。
「インサルテックス」はニチアス（株）の登録商標です。
「ファインフレックス」はニチアス（株）の登録商標です。
「TOMBO」はニチアス（株）の登録商標です。
禁止事項、注意事項はカタログ「耐熱クロス」をご参照ください。
